成电少年学ZYNQ-EDU板卡介绍

引入成电少年学“贯穿式人才培养方案”和企业资源共同进行专业建设构造一套完整的体验中心，学习中心、双创中心、就业中心等，为高校落地复合型、高质量人才培养提供一体化整体解决方案平台。“芯”工科实验室将按照企业实际生产环境设计，采用先进的设备设施，同时部署成熟的O2O学习环境和实训平台，配套完备的、优质的教学及实训项目资源。建成的实验室将成为国内先进的教学、实训与科研平台。

建设目标

为保障学院专业定位及人才培养定位，落地“企业特色课程”及“工程实践课程”的教学质量及高质量就业，建设高效、先进、规范的实验室是非常重要的；“芯”工科实验室建设可以满足以下教学要求：

1. 可以更好的进行“企业特色课程”、“专业实践课程”的交付；
2. 保障课程及工程实践课程的教学内容、教学平台、教学水平的先进性；
3. 先进的“工学”实验室，是培养复合型、应用型人才的重要工程实践部分
4. O2O教学场景配套完备的教学资源，线上教学资源（直播、录播、源码、课件、教材、证书）+线下工程套件（板卡、各种实验模块），可以满足因材施教、优才培养计划等；
5. 可以满足多课程融合，一套完备的学科教学方案。实验室可以满足PCB、IC版图、FPGA开发、FPGA应用（算法、高速通信、验证）等。

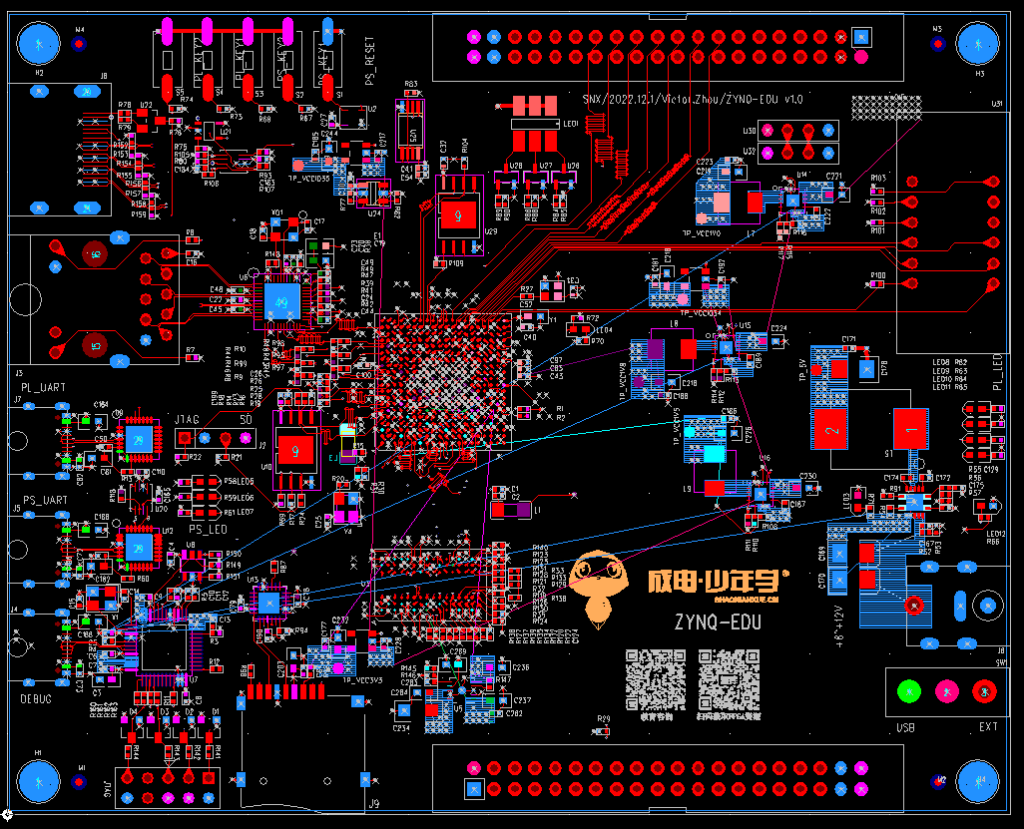

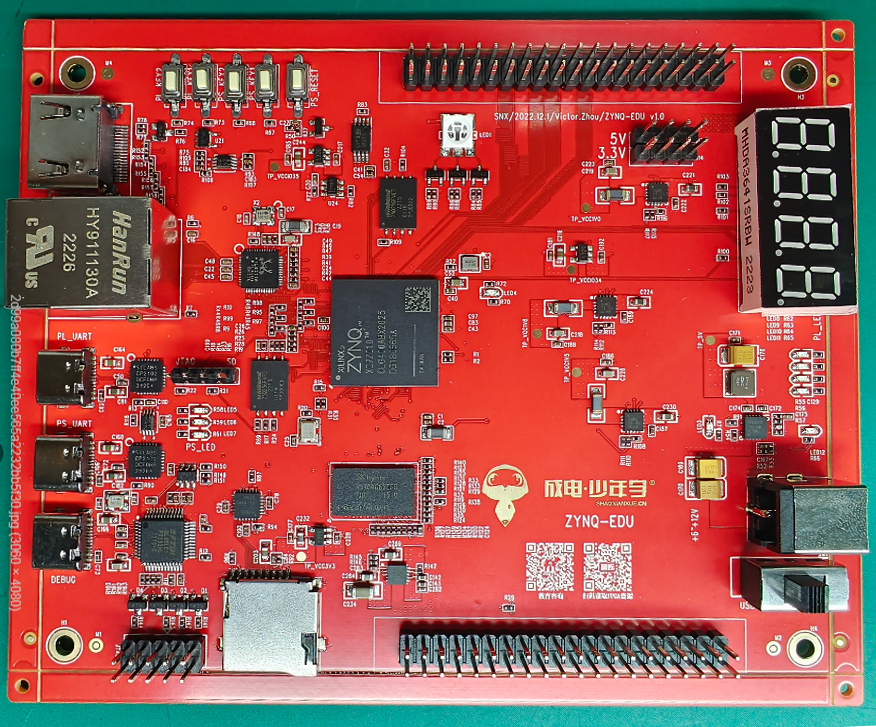

ZYNQ-EDU板卡介绍

ZYNQ-EDU板卡是成电少年学®根据教研交付需求，开发的FPGA开发板，其使用Xilinx的ZYNQ系列FPGA作为控制核心，兼容XC7Z020和XC7Z010两款FPGA。其特性如下：

1. 个千兆以太网口；
2. 个HDMI输出口；
3. 个UART接口，1个PL端，1个PS端；
4. 个USB转UART接口；
5. 个SD卡槽；
6. 个QSPI FLASH；
7. 个512MB大小的DDR；
8. 个SPI接口的温度传感器；
9. 个IIC接口的EEPROM；
10. 个4位8段数码管；
11. 个PL端LED，3个PS端LED，1个PL端RGB-LED；
12. 个PL端按键，2个PS端按键，1个PS端复位；
13. 个40个端子的扩展口；
14. 个4端子的扩展口；

支持USB供电和外部电源供电双供电方式，同时支持从扩展口供电；

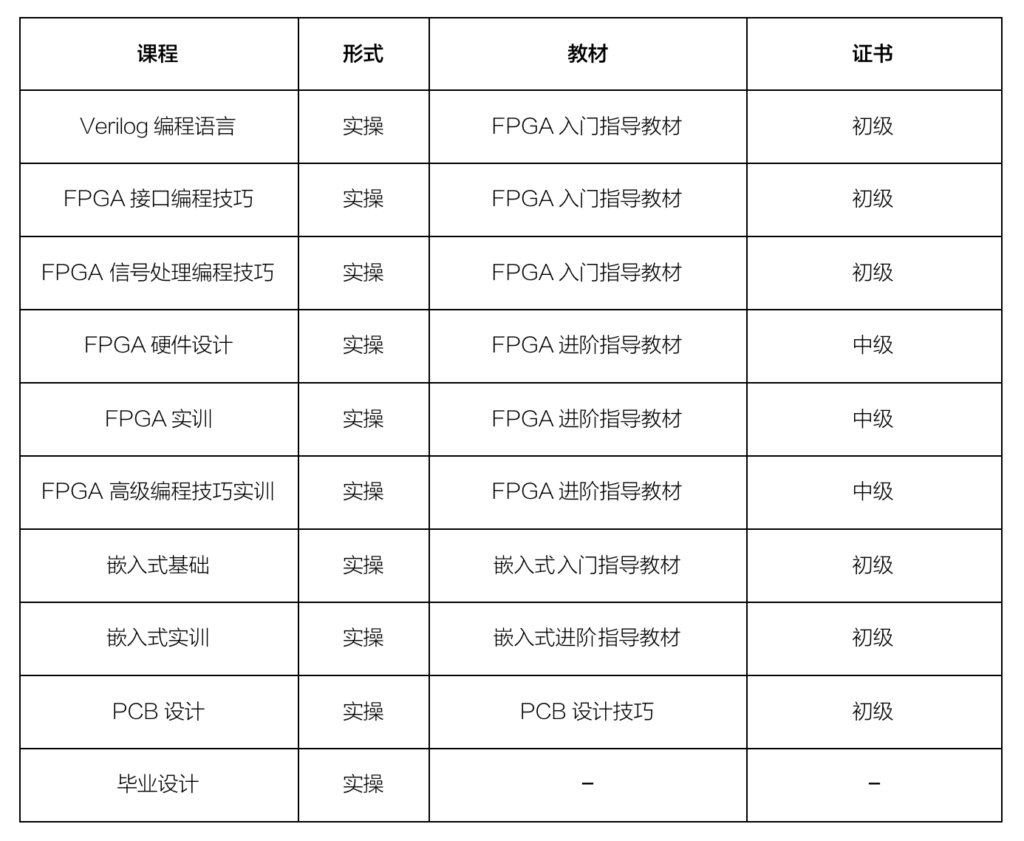

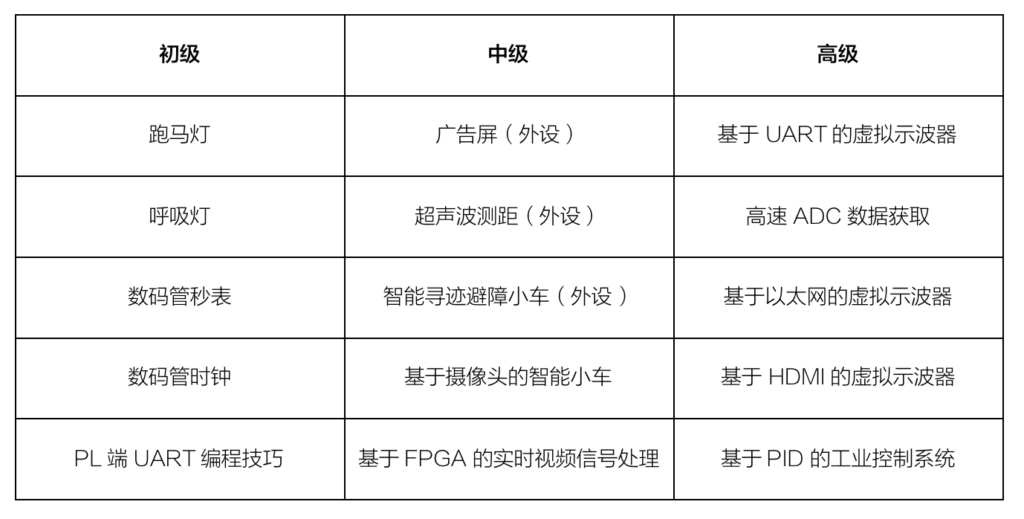

支持的课程
