成电国芯针对零基础学员设计了一套系统化的FPGA入门培养方案，以“需求分析-原理讲解-代码实操-仿真验证-上板调试”为核心流程，结合企业级项目实战，帮助学员从理论到工程能力全面突破。以下是具体流程及案例解析：

一、零基础入门FPGA标准流程

1. 需求分析：从企业真实场景拆解目标

行业需求调研：结合华为、中兴等合作企业的FPGA岗位需求，明确核心技能（如Verilog编程、时序约束、高速接口设计）。

项目目标拆解：将复杂项目（如通信模块、图像处理）拆解为可执行的子任务，例如“智能循迹小车”需实现传感器数据采集、电机控制、路径决策等模块。

学习路径规划：根据学员基础定制阶段性目标，例如零基础学员先掌握“数字电路基础→Verilog语法→工具链操作”，再进阶到项目开发。

2. 原理讲解：用生活化比喻降低抽象门槛

硬件原理可视化：

• 用“食堂叫号器”比喻时钟信号（时钟沿触发数据更新），用“快递分拣中心”类比FPGA内部逻辑单元（CLB）的并行处理能力。
• 通过动画演示FPGA架构（查找表LUT、触发器、布线资源），结合Xilinx Artix-7开发板实物图，直观理解“可编程逻辑”的本质。

数字电路核心概念：

• 组合逻辑（如多路选择器）：用“交通信号灯切换”案例讲解输入输出实时映射关系；
• 时序逻辑（如计数器）：结合“秒表计时”说明时钟同步与状态保持机制。

3. 代码讲解与注释：从“语法规则”到“硬件映射”

Verilog教学三步法：

1. 语法基础：通过“与非门设计”讲解module定义、assign连续赋值，强调“硬件并行性”与软件的区别（如避免for循环滥用）；

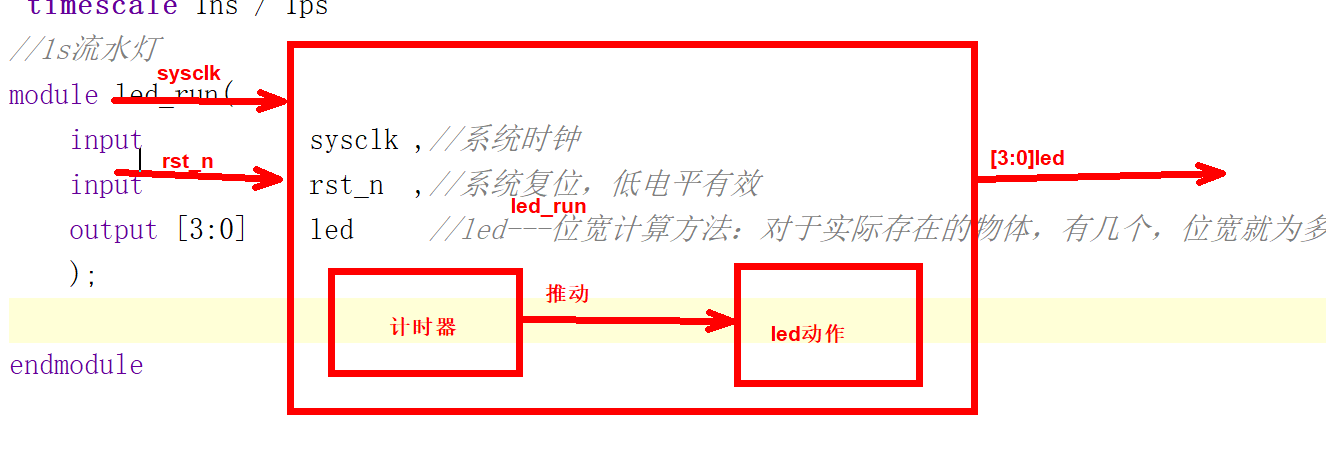

2. 模块实战：以“LED流水灯”为例，逐行注释代码功能：

module led_flow(
    input clk,       // 系统时钟（50MHz）
    input rst_n,     // 复位信号（低电平有效）
    output reg [3:0] led  // 4位LED输出
);

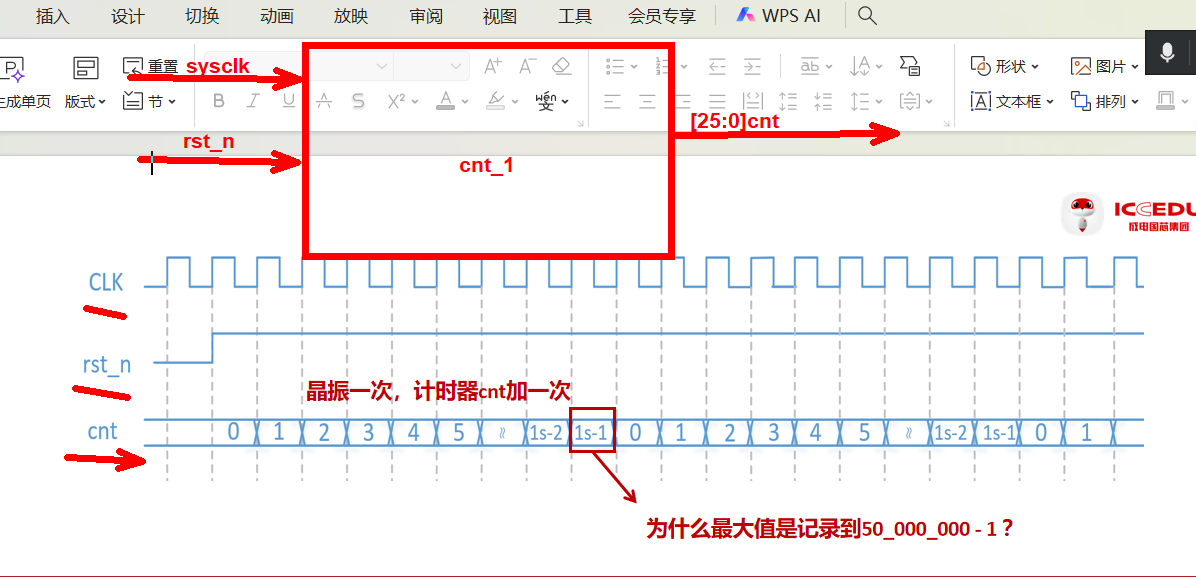

reg [23:0] cnt;  // 计数器，用于分频（50MHz→2Hz）
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) cnt <= 0;  // 复位时计数器清零
    else cnt <= cnt + 1;  // 时钟上升沿计数
end
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) led <= 4'b0001;  // 初始状态：第一个LED亮
    else if(cnt == 24'd25_000_000) begin  // 0.5秒切换一次

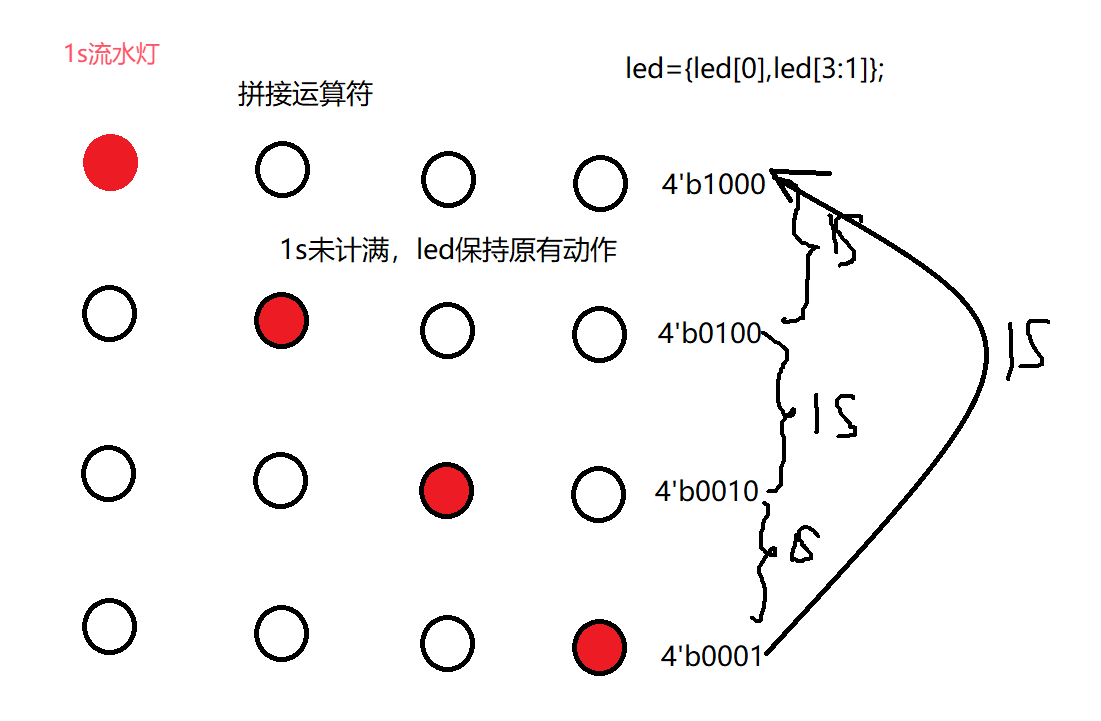

        led <= {led[2:0], led[3]};  // 左移操作，实现流水效果
    end
end
endmodule

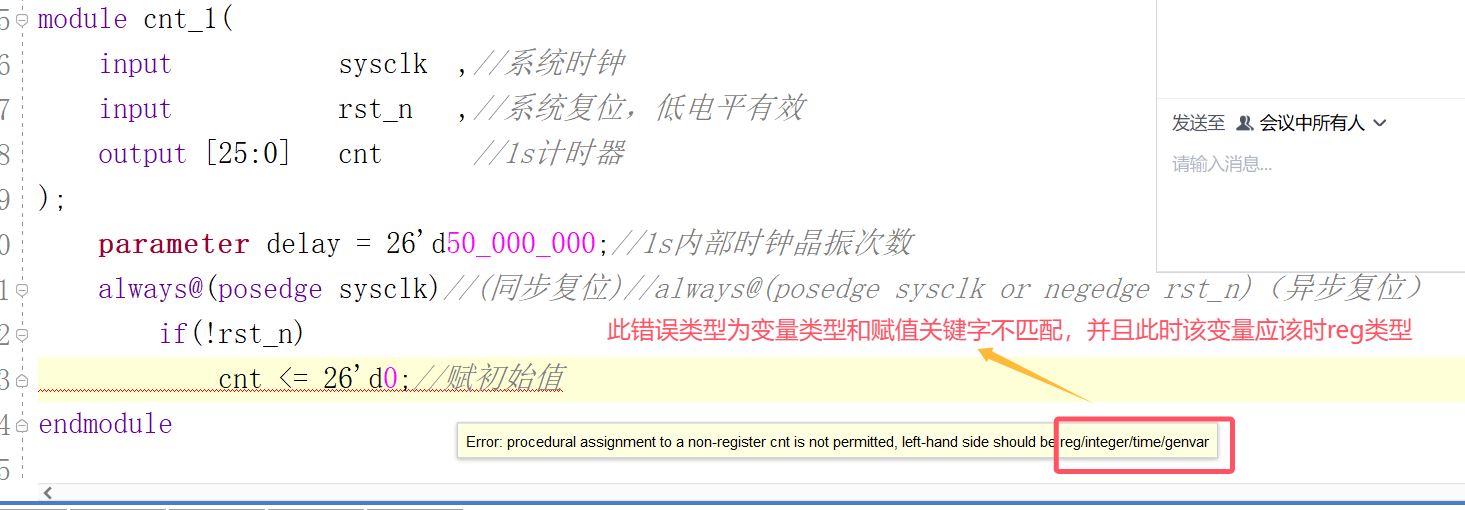

1. 错误案例分析：展示“忘记复位信号导致上电状态不确定”“阻塞赋值（=）与非阻塞赋值（<=）混用引发时序错误”等常见问题，配合波形图对比正确与错误结果。

4. 仿真验证：用ModelSim构建“虚拟实验室”

Testbench编写：
为“LED流水灯”编写仿真激励，模拟时钟、复位信号，并监测LED输出：

module tb_led_flow;
reg clk;
reg rst_n;
wire [3:0] led;
led_flow uut(.clk(clk), .rst_n(rst_n), .led(led));
initial begin
    clk = 0; forever #10 clk = ~clk;  // 生成50MHz时钟（周期20ns）
end
initial begin
    rst_n = 0; #200 rst_n = 1;  // 复位200ns后释放
    #1000000 $finish;  // 仿真1ms后结束
end
endmodule

波形图分析：
通过ModelSim观察cnt计数器变化与led状态切换的对应关系，验证“每0.5秒左移一次”的逻辑是否正确，重点标注时钟沿与数据更新的时序关系。

5. 上板调试：从“虚拟仿真”到“硬件落地”

开发工具链操作：
使用Vivado完成“工程创建→综合（Synthesis）→实现（Implementation）→生成比特流（Bitstream）”全流程，讲解“时序约束”（如设置输入输出延迟）对硬件稳定性的影响。

板级调试技巧：

• 用ILA（集成逻辑分析仪）抓取实时信号，定位“按键消抖不彻底”“电机驱动信号延迟”等硬件问题；
• 结合Xilinx ECO开发板的LED、按键等外设，通过“分模块测试→联调”逐步验证系统功能。

二、实战案例：智能循迹小车项目全流程

1. 需求分析

• 功能目标：小车通过红外传感器识别黑色轨迹，自动纠正方向并保持前进，实现速度闭环控制。
• 技术拆解：传感器数据采集（ADC接口）、PID算法实现（Verilog状态机）、电机驱动（PWM模块）。

2. 原理讲解

• 传感器原理：红外对管“发射-接收”强度与距离的关系，用“手电筒照射不同颜色物体的反射差异”类比；
• PID控制：以“驾驶汽车修正方向”比喻比例（P）、积分（I）、微分（D）的作用，结合公式推导参数整定逻辑。

3. 代码实现

• 核心模块示例（PID控制器）：

module pid_controller(
    input clk,
    input rst_n,
    input [11:0] error,  // 轨迹偏差（传感器差值）
    output reg [9:0] pwm_out  // 电机PWM占空比
);
reg [11:0] integral, derivative;
reg [11:0] error_prev;  // 上一周期偏差
parameter Kp=5, Ki=1, Kd=2;  // 控制参数
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        integral <= 0;
        derivative <= 0;
        error_prev <= 0;
    end else begin
        integral <= integral + error;  // 积分项累加
        derivative <= error - error_prev;  // 微分项=当前偏差-上一偏差
        error_prev <= error;
        pwm_out <= Kp*error + Ki*integral + Kd*derivative;  // PID输出
    end
end
endmodule

4. 仿真验证

• 仿真场景：模拟传感器检测到轨迹左偏、右偏、居中三种情况，观察PWM输出是否按预期调整（如左偏时右侧电机PWM增大，纠正方向）。

5. 上板调试

• 硬件连接：将传感器模块、电机驱动板与FPGA开发板通过GPIO接口连接，使用杜邦线按电路原理图接线；
• 问题排查：若小车偏离轨迹，通过ILA抓取error信号波形，发现传感器采样延迟，需在代码中加入数据缓存模块优化。

三、学习支持体系

1. 工具与资源：提供Xilinx Vivado软件安装包、开发板（如Zynq-7000）、企业级项目源码（含注释）；
2. 辅导机制：1V1线上答疑（2小时内响应）、每周直播复盘（针对共性问题讲解）；
3. 考核认证：完成项目后颁发FPGA初级工程师证书，优秀学员可内推至合作企业。

通过以上流程，成电国芯将抽象的FPGA技术转化为“可拆解、可验证、可落地”的工程能力，零基础学员可在4-6个月内掌握从需求分析到上板调试的全流程开发技能。
